---per la
trasmittanza---
1) tipo
di elemento;
2) superficie;
3) trasmittanza unitaria;
---per
la fattibilità---
1) località;
2) tipo di impianto;
3) litri d'acqua calda richiesta;
4) temperatura di consumo;
5) eventuale trasmittanza;
6) durata dell'impianto;
7) costo a mq. dei collettori;
8) costo dell'elettricità;
9) combustibile alternativo;
10) costo comb.alternativo;
11) tasso percent. di sconto;
12) tasso d'aumento energia;
---per
il calcolo dettagliato---
1) località;
2) inclinazione dei pannelli;
3) angolo azimut;
4) tipo di impianto;
5) temperatura acqua di rete;
6) temperatura di consumo;
7) consumo giornaliero;
8) tipo di collettore;
9) tipo di fluido;
10) area di captazione;
11) durata dell'impianto;
12) costo totale;
13) combustibile alternativo;
14) costo comb.alternativo;
15) tasso percent.di sconto;
16) tasso di inflazione;
17) tasso aumento energia.
Il software è composto
da 8 finestre per il calcolo, una d'ingresso e uscita, 14 di supporto generale,
12 di supporto particolare.
La barra degli strumenti di ogni
finestra di calcolo è composta da 14 pulsanti. Ogni finestra ha
5 o 6 pulsanti generali e tra 47 e 61 pulsanti particolari o caselle di
scelta per una operatività semplice e puntuale di ogni situazione
pratica. |
| Caratteristiche
e funzionamento |
Il programma calcola gli impianti
a pannelli solari per la produzione di acqua calda sanitaria e per il riscaldamento
degli ambienti. Esso si suddivide in due principali opzioni indipendenti
con le quali si può verificare la fattibilità dell'impianto
oppure avere una serie di tabelle con i risultati dettagliati della elaborazione.
Con un'apposita finestra si
può calcolare la trasmittanza complessiva dell'edificio, nel caso
che si desideri controllare un tipo di impianto che possa anche riscaldare

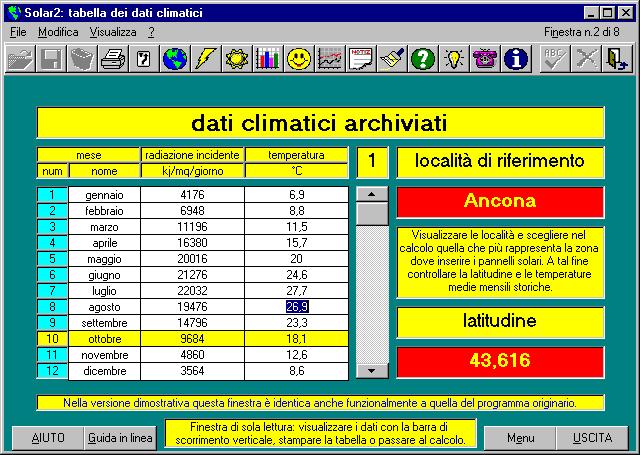

gli ambienti. Un'altra finestra mostra alcuni principali dati climatici
della zona prescelta.
Si può passare dal
menu principale ad ogni singola elaborazione, visualizzare i rispettivi
risultati e tornare, come e quando si ritiene opportuno, ad effettuare
modifiche nei dati: i corrispondenti risultati saranno aggiornati in pochi
attimi.
Il software è arricchito
dalle informazioni che appaiono quando ci si ferma con il puntatore del
mouse su ogni oggetto delle varie finestre. In ogni caso la maggior parte
dei dati di input sono immessi scegliendo tra valori preimpostati.
Alla fine di ogni elaborazione
si può ottenere la stampa completa della relazione di calcolo: verrà
attivata quella relativa all'ultimo tipo di calcolo effettuato.
Il calcolo è effettuato
secondo la norma UNI 8477 che stalisce un metodo di calcolo per la stima
degli apporti termici utili medi mensili provenienti da impianti solari
utilizzanti collettori piani a fluido e ad aria per riscaldamento di ambienti
e/o produzione di acqua sanitaria. Il metodo di calcolo adottato e' basato
sul procedimento di calcolo f-chart (carta f) proposto da Duffie - Beckman
- Klein il quale e' ottenuto dall' utilizzazione su un numero rilevante
di impianti solari di un modello di simulazione complesso preventivamente
verificato per via sperimentale.
L'uso del software è di
estrema facilità, ha una guida in linea di immediato utilizzo, una
casella di testo con le informazioni su che cosa fare al momento, un controllo
dei dati immessi, un help sempre presente. Dopo poche prove di lavoro si
diventa padroni delle funzionalità del programma anche per i meno
esperti di elaborazioni.
Il programma stampa una relazione
di fattibilità o di un calcolo dettagliato (da utilizzare per le
detrazioni previste dalle norme vigenti) in formato .doc per WORD. Tale
file, prima visualizzato su video, viene archiviato in modo automatico
con il nome del committente del calcolo, ma può essere modificato,
personalizzato, formattato come si ritiene opportuno e, infine, stampato. |
---per la
trasmittanza---
1) trasmittanza complessiva;
---per
la fattibilità---
1) superficie dei collettori;
2) % fornito da pannelli ad
un vetro e con piastra non selettiva;
3) totale in kwh;
4) % fornito con pannelli
ad un vetro e con piastra selettiva;
5) totale in kwh;
6) % fornito con pannelli
a due vetri e piastra non selettiva;
7) totale in kwh;
8) fabbisogno annuo;
9) area ottimale;
---per
il calcolo dettagliato---
1) fabbisogno annuo;
2) % fornito dai pannelli;
3) energia fornita dai pannelli;
4) radiazione orizzontale
in kj/mq/giorno;
5) radiazione sui collettori
in kj/mq/giorno;
6) rapporto tra radiazioni;
7) radiazione orizzontale
in kwh/mq/giorno;
8) radiazione sui collettori
in kwh/mq/giorno;
9) radiazione extraterrestre;
10) indice di nuvolosità;
11) angolo di tramonto;
12) angolo di tramonto-collettore;
13) rapporto radiazione diffusa
e globale;
14) prodotto effettivo trasmissività-assorbimento;
15) angolo medio di incidenza;
16) fabbisogno mensile;
17) frazione fornita dai pannelli;
18) energia fornita dai pannelli;
19) costo attuale;
20 costo solare;
21) bilancio annuale;
22) tempo di recupero.
E' possibile stampare ogni pagina
della guida, i dati e i risultati del calcolo in maniera separata, oppure
l'intera relazione. |
