calcolo dettagliato
dell'impianto.
Fermando il mouse sull'intestazione di ogni colonna si può leggere una delucidazione sul significato dei valori relativi.
|
|
|
|
|
|
SOLAR2programma per il calcolo di pannelli solari |
E' un sofware
per calcolare e dimensionare un impianto a pannelli solari per il riscaldamento
o la produzione di acqua calda. Il programma contiene varie tabelle di
dati tecnici e meteorologici utili per sviluppare con rapiditò l'elaborazione.
Viene fornita, come risultato, un'ampia casistica di impianti tra cui scegliere
il più vantaggioso dal punto di vista economico (come viene indicato
dal calcolo).
E' utile per progettisti e studi tecnici, impiantisti, imprese, enti, scuole. Acquistalo ora, ti invieremo il codice di attivazione immediatamente dopo il pagamento (mandaci la ricevuta via email). Scarica il software gratuitamente: puoi provarlo aprendo il file di prova allegato allo stesso software. |
|
|
|
|
|
|
|
|
|
|
|
|

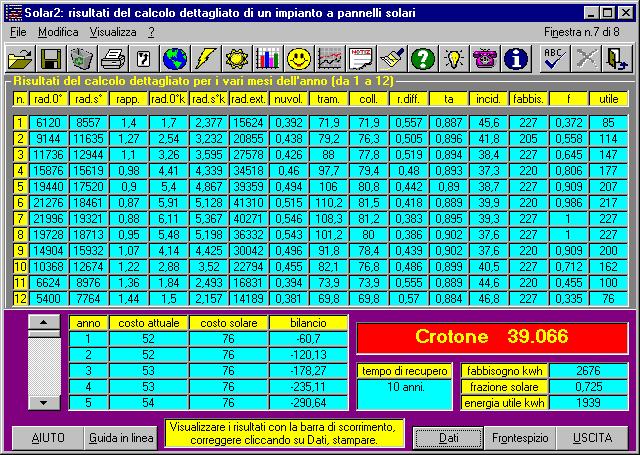

La finestra
con la tabella dei risultati del
calcolo dettagliato dell'impianto. Fermando il mouse sull'intestazione di ogni colonna si può leggere una delucidazione sul significato dei valori relativi. |
1) tipo di elemento; 2) superficie; 3) trasmittanza unitaria; ---per la fattibilità--- 1) località; 2) tipo di impianto; 3) litri d'acqua calda richiesta; 4) temperatura di consumo; 5) eventuale trasmittanza; 6) durata dell'impianto; 7) costo a mq. dei collettori; 8) costo dell'elettricità; 9) combustibile alternativo; 10) costo comb.alternativo; 11) tasso percent. di sconto; 12) tasso d'aumento energia; ---per il calcolo dettagliato--- 1) località; 2) inclinazione dei pannelli; 3) angolo azimut; 4) tipo di impianto; 5) temperatura acqua di rete; 6) temperatura di consumo; 7) consumo giornaliero; 8) tipo di collettore; 9) tipo di fluido; 10) area di captazione; 11) durata dell'impianto; 12) costo totale; 13) combustibile alternativo; 14) costo comb.alternativo; 15) tasso percent.di sconto; 16) tasso di inflazione; 17) tasso aumento energia.
|
La finestra riguardante i risultati del calcolo dettagliato dell'impianto, una cui immagine è riportata in questa pagina, consente di avere una immediata e precisa panoramica dei risultati, suddivisi per mese, oltre alle informazioni sul tempo di recupero dell'investimento. I valori elencati nelle colonne possono facilmente essere interpretati con le didascalie che appaiono una volta che si ferma il puntatore del mouse su ogni intestazione di colonne. Insieme ai risultati del calcolo di fattibilità (vedi questa pagina per i dati e quest'altra per i risultati) il software SOLAR2 fornisce tutte le informazioni tecniche necessarie per poter progettare un impianto solare. I dati possono essere immessi scegliendo non solo la località italiana tra una serie di città preimpostate, ma anche utilizzando le apposite barre di scorrimento per avere i valori desiderati (in un range già fissato onde evitare dati assurdi). Inoltre è possibile scegliere il tipo d'uso dell'impianto che non necessariamente debba essere solo per la produzione di acqua calda sanitaria, ma anche come integrazione del riscaldamento degli ambienti, o per entrambi gli usi. L'operatore è sempre messo in condizione di poter progettare o verificare con tutta sicurezza e precisione: anche i meno esperti potranno avere da SOLAR2 un validissimo supporto al loro intervento. In un'apposita finestra si può calcolare la trasmittanza complessiva dell'edificio, nel caso che si desideri controllare un tipo di impianto che possa anche riscaldare gli ambienti. Il software elabora in automatico la trasmittanza dell'elemento e quella complessiva dell'edificio. Questa può essere immessa direttamente nella elaborazione cliccando sull'apposito tasto. Si può passare dal menu principale ad ogni singola elaborazione, visualizzare i rispettivi risultati e tornare, come e quando si ritiene opportuno, ad effettuare modifiche nei dati: i corrispondenti risultati saranno aggiornati in pochi attimi. Il software è arricchito dalle informazioni che appaiono quando ci si ferma con il puntatore del mouse su ogni oggetto delle varie finestre. Mentre una casella gialla posta nella parte bassa di ogni finestra invita, passo passo, alle operazioni necessarie e controlla i dati digitati o immessi. Alla fine di ogni elaborazione si può ottenere la stampa completa della relazione di calcolo: verrà attivata quella relativa all'ultimo tipo di calcolo effettuato. Puoi acquistarlo riempiendo questo modulo. Il costo è indicato nella stessa pagina di acquisto.
Il programma stampa una relazione di fattibilità o di un calcolo dettagliato (da utilizzare per le detrazioni previste dalle norme vigenti) in formato .doc per WORD. Tale file, prima visualizzato su video, viene archiviato in modo automatico con il nome del committente del calcolo, ma può essere modificato, personalizzato, formattato come si ritiene opportuno e, infine, stampato o anche inviato via email (perchè si può leggere semplicemente con Word). |
1) trasmittanza complessiva; ---per la fattibilità--- 1) superficie dei collettori; 2) % fornito da pannelli ad un vetro e con piastra non selettiva; 3) totale in kwh; 4) % fornito con pannelli ad un vetro e con piastra selettiva; 5) totale in kwh; 6) % fornito con pannelli a due vetri e piastra non selettiva; 7) totale in kwh; 8) fabbisogno annuo; 9) area ottimale; ---per il calcolo dettagliato--- 1) fabbisogno annuo; 2) % fornito dai pannelli; 3) energia fornita dai pannelli; 4) radiazione orizzontale in kj/mq/giorno; 5) radiazione sui collettori in kj/mq/giorno; 6) rapporto tra radiazioni; 7) radiazione orizzontale in kwh/mq/giorno; 8) radiazione sui collettori in kwh/mq/giorno; 9) radiazione extraterrestre; 10) indice di nuvolosità; 11) angolo di tramonto; 12) angolo di tramonto-collettore; 13) rapporto radiazione diffusa e globale; 14) prodotto effettivo trasmissività-assorbimento; 15) angolo medio di incidenza; 16) fabbisogno mensile; 17) frazione fornita dai pannelli; 18) energia fornita dai pannelli; 19) costo attuale; 20 costo solare; 21) bilancio annuale; 22) tempo di recupero.
|
