"Videocalc": approfondimento del modulo archi



VIDEOCALC

programma per il calcolo di sezioni, travi, piastre, archi

versione X.XX.XX
E' un sofware per calcolare innumerevoli situazioni della pratica professionale (sezioni, travi, piastre ed archi). Per ognuna di esse sono previste numerose condizioni di carico o di vincoli, visualizzate anche con figure in modo automatico. Il programma è di facile uso e molto versatile per controllare elementi strutturali esistenti o per fornire una immediata valutazione della fattibilità di un progetto. Utile per ingegneri, strutturisti, calcolatori, imprese ed enti pubblici. Attualmente è in offerta con uno sconto sul prezzo di listino.
Acquistalo ora, ti forniremo il codice di attivazione immediatamente dopo il pagamento che puoi effettuare con bonifico bancario o vaglia postale (mandaci la ricevuta via email).
Scarica il software.

Dati
Funzionamento
Risultati
Stampa
Finestre
Pulsanti
Uso
Download
Costo
Garanzia

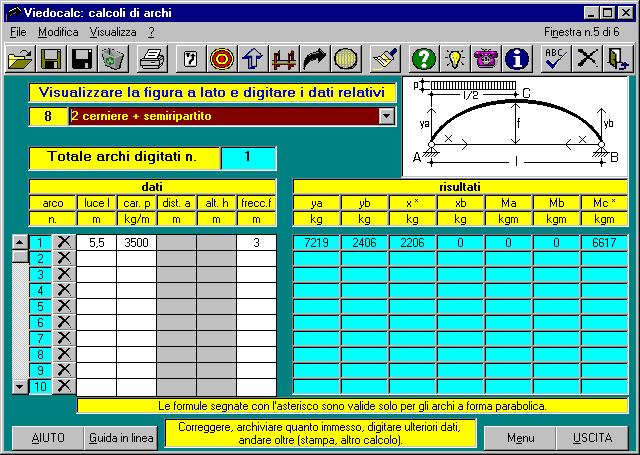

La finestra che riguarda il calcolo delle varie tipologie di archi. Si possono ottenere le reazioni vincolari ed i momenti indicando pochi dati di input.
L'esempio riguarda un arco a due cerniere con carico ripartito su una metà della struttura.

Dati di input:
Il programma richiede un numero variabile di dati secondo la tipologia di calcolo e l'opzione prescelta:
per la finestra sezioni (massimo 4)
- base;
- altezza;
- spessore;
- lato interno;
per la finestra travi semplici  (massimo 3)
- luce;
- carico;
- distanza;
per la finestra travi continue
- luce;
- carico;
per la finestra piastre (massimo 3)
- lato x (o raggio);
- lato y;
- carico;
per la finestra archi (massimo 5)
- luce;
- carico;
- distanza;
- altezza;
- freccia.

Finestre:
Il software è composto da 5 finestre per l'elaborazione più una di menu, una d'ingresso e uscita, 16 di supporto generale, 40 di supporto particolare.

Pulsanti:
La barra degli strumenti di ogni finestra di elaborazione è composta da 19 pulsanti. Ogni finestra ha 4  pulsanti generali e fino a 16 pulsanti particolari o caselle di scelta per una operatività semplice e puntuale di ogni situazione pratica.
Caratteristiche e funzionamento
Il programma consente di calcolare 5 tipologie di strutture e, per ognuna di esse, ha disponibili numerose opzioni in base alla forma, al tipo di vincolo, al tipo di carico. Ogni situazione scelta, con la finestra menu o direttamente con apposite frecce, mostra uno schema grafico che facilita l'introduzione dei dati necessari e la lettura anche dei corrispondenti risultati.
Le formule adottate sono desunte dal Manuale dell'Architetto. Ad ogni finestra è associata una diversa tipologia di calcolo anche se l'organizzazione funzionale e compositiva rimane praticamente simile in tutti i casi. Le tipologie sono le seguenti:
1) sezioni;
2) travi semplici;
3) travi continue;
4) piastre;
5) archi.
A loro volta le tipologie di calcolo consentono una scelta di opzioni per un ampio raggio di elaborazioni possibili come viene di seguito elencato.


Opzioni della tipologia 'sezioni' (17):
1) rettangolo;
2) doppia T senza ala;
3) quadrato;
4) rombo;
5) quadrato tubolare;
6) rombo tubolare;
7) triangolo isoscele;
8) esagono su angolo;
9) esagono su lato;
10) trapezio isoscele;
11) tondo;
12) tubo;
13) semitondo;
14) ellisse)
15) sezione a cassa, a C, a doppio T;
16) sezione a croce semplice, doppia, ad H;
17) sezione ad L, a T, ad U.


Opzioni della tipologia 'travi semplici' (20):
1) sbalzo con carico concentrato;
2) sbalzo con carico ripartito;
3) sbalzo con carico triangolare;
4) doppio appoggio con carico concentrato;
5) doppio appoggio con carico ripartito;
6) doppio appoggio con carico ripartito parziale;
7) doppio appoggio con carico triangolare;
8) doppio appoggio con carico doppio triangolare;
9) doppio appoggio con carico a trapezio;
10) incastro e appoggio con carico concentrato;
11) incastro e appoggio con carico ripartito;
12) incastro e appoggio con carico ripartito parziale;
13) incastro e appoggio con carico triangolare;
14) incastro e appoggio con carico doppio triangolare;
15) incastro e appoggio con carico a trapezio;
16) doppio incastro con carico concentrato;
17) doppio incastro con carico ripartito;
18) doppio incastro con carico ripartito parziale;
19) doppio incastro con carico triangolare;
20) doppio incastro con carico doppio triangolare.


Opzioni della tipologia 'travi continue' (10):
1) due campate con due carichi ripartiti;
2) due campate con un carico ripartito;
3) tre campate con tre carichi ripartiti;
4) tre campate con due carichi ripartiti;
5) tre campate con un carico ripartito;
6) tre campate con due carichi ripartiti;
7) quattro campate con quattro carichi ripartiti;
8) quattro campate con due carichi ripartiti centrali;
9) quattro campate con tre carichi ripartiti;
10) quattro campate con due carichi ripartiti alternati.


Opzioni della tipologia 'piastre' (4):
1) piastra rettangolare appoggiata;
2) piastra rettangolare incastrata;
3) piastra circolare appoggiata;
4) piastra circolare incastrata.


Opzioni della tipologia 'archi' (15):
1) arco a tre cerniere con carico concentrato;
2) arco a tre cerniere con carico concentrato orizzontale;
3) arco a tre cerniere con carico ripartito parziale;
4) arco a tre cerniere con carico ripartito;
5) arco a tre cerniere con carico ripartito orizzontale;
6) arco a due cerniere con carico concentrato;
7) arco a due cerniere con carico concentrato orizzontale;
8) arco a due cerniere con carico ripartito parziale;
9) arco a due cerniere con carico ripartito;
10) arco a due cerniere con carico ripartito orizzontale;
11) arco incastrato con carico concentrato;
12) arco incastrato con carico concentrato orizzontale;
13) arco incastrato con carico ripartito parziale;
14) arco incastrato con carico ripartito;
15) arco incastrato con carico ripartito orizzontale.

Uso
L'uso del software è di estrema facilità, ha una guida in linea di immediato utilizzo, una casella di testo con le informazioni su che cosa fare al momento, un help sempre presente. Dopo poche prove di lavoro si diventa padroni delle funzionalità del programma anche per i meno esperti di elaborazioni.
Risultati:
I risultati sono variabili in base ai dati immessi e corrispondenti alla tipologia di calcolo scelta ed alla opzione disponibile:
per la finestra sezioni (massimo 6)
- momento d'inerzia;
- distanza asse neutro;
- momento di resistenza;
- distanza asse neutro2;
- momento di resistenza2;
- area della sezione;
per la finestra travi semplici (massimo 5)
- momento in A;
- momento in B;
- momento in C o massimo;
- taglio in A;
- Taglio in B;
per la finestra travi continue (massimo 12)
- momento tra A e B;
- momento in B;
- momento tra B e C;
- momento in C;
- momento tra C e D;
- momento in D;
-  momento tra D ed E;
- reazione in A;
- reazione in B;
- reazione in C;
- reazione in D;
- reazione in E;
per la finestra piastre (massimo 4)
- momento in mezzeria  x;
- momento in mezzeria y;
- momento all'incastro x;
- momento all'incastro y.

Stampa:
Naturalmente possono essere stampate tutte le finestre della guida in modo da ottenere un manuale cartaceo. Ma da ogni finestra si può ottenere la stampa dei dati e dei risultati del calcolo.
