Per
la finestra SEZIONI
1)
sollecitazione esterna;
2)
tipo di sezione;
3)
tipo di calcolo;
saranno
attive le relative
caselle per l'introduzione dei dati; le altre conterranno i risultati;
si riportano tutte:
4)
larghezza sezione-soletta;
5)
spessore del copriferro;
6)
altezza utile;
7)
armatura tesa A1;
8)
armatura compressa A2;
9)
rapporto Ea/Eb;
10)
momento flettente;
11)
spessore copriferro superiore;
12)
spessore copriferro inferiore;
13)
rapporto copriferro/H
utile;
14)
tensione conglomerato;
15)
tensione acciaio;
16)
tensione ammissibile cls;
17)
tensione ammissibile acciaio;
18)
spessore soletta;
19)
larghezza costola;
20)
rapporto tra A1/A2;
21)
sforzo normale.
Per
gli SBALZI
1)
luce dello sbalzo;
2)
carico permanente;
3)
sovraccarico accidentale;
4)
carico concentrato;
5)
distanza di applicazione;
6)
classe cls;
7)
tensione ammissibile acciaio;
8)
Ea/Eb;
9)
tipo di soletta (preimpostata);
10)
zona sismica (preimpostata);
11)
altezza utile.
Per
i PLINTI
1)
carico;
2)
dimensione pilastro in
X;
3)
dimensione del pilastro
in Y;
3)
larghezza della trave di
colleg.;
4)
altezza utile trave;
5)
momento sismico;
6)
classe cls;
7)
tensione ammissibile acciaio;
8)
Ea/Eb;
9)
tipo di suolo (preimpostato);
10)
peso specifico terreno;
11)
valore coesione;
12)
angolo attrito;
13)
profondità fondazione;
14)
sigma terreno (se è
conosciuta).
(Secondo
il tipo di calcolo
vanno inseriti determinati dati, automaticamente richiesti dal
programma;
alcuni sono preimpostati ma modificabili)
Il software
è composto da 3 finestre per il calcolo, una d'ingresso e uscita,
una per la scelta iniziale, 12 di supporto generale, 12 di supporto
particolare.
La
barra degli strumenti di ogni
finestra di calcolo è composta da 16 pulsanti. Ogni finestra ha
4 pulsanti generali e fino a 31 pulsanti particolari o
caselle di
scelta per una operatività semplice e puntuale di ogni situazione
pratica. |
| Caratteristiche
e funzionamento |
Il
programma consente di effettuare
calcoli relativi a sezioni in cemento armato, a sbalzi e a plinti (per
ora non è attiva la finestra della trave continua, ma lo sarà
in futuro).
Ogni
finestra riguarda una
diversa tipologia di elaborazione con varie opzioni soprattutto per le
sezioni in cui si può scegliere la sollecitazione esterna (flessione
semplice e sforzo normale eccentrico), il tipo di sezione (rettangolare
e a T), i dati da inserire (per il progetto, per la verifica, per il
semiprogetto).
In tutto sono 12 differenti tipi di calcolo.
La
finestra sbalzi ammette
i carichi ripartiti e quelli concentrati, la possibilità di inserire
o di far calcolare l'altezza utile.
Per
i plinti si ha la possibilità
di inserire il sigma del terreno o di farlo calcolare in base ad alcuni
dati geotecnici.
Si
arriva fino a 100 calcoli
per gli sbalzi ed i plinti.

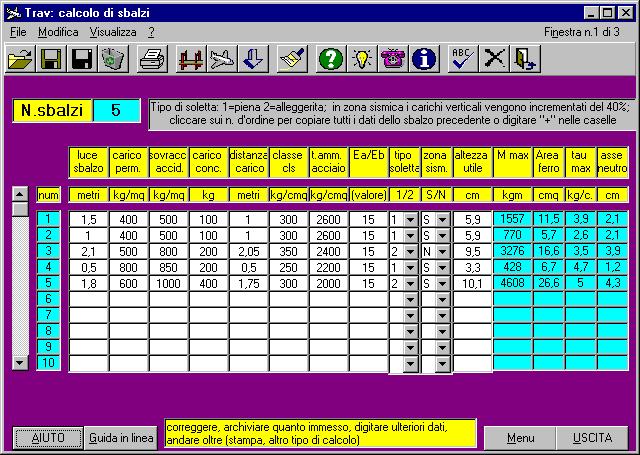

La
finestra riportata in questa
pagina riguarda il calcolo degli sbalzi: è possibile farsi una
dettagliata
casistica da archiviare ed utilizzare all'occorrenza.
L'altezza
utile può
essere impostata o ottenersi direttamente dal calcolo.
L'uso
del software è di
estrema facilità, ha una guida in linea di immediato utilizzo, una
casella di testo con le informazioni su che cosa fare al momento, un
controllo
dei dati immessi, un help sempre presente. Dopo poche prove di lavoro
si
diventa padroni delle funzionalità del programma anche per i meno
esperti di elaborazioni. |
Per la finestra
SEZIONI
1)
posizione asse neutro
oltre
ad altri valori determinati
dal tipo di sollecitazione esterna, dal tipo di sezione e dal tipo di
calcolo
(vedasi dati di input).
Per
la finestra SBALZI
1)
momento massimo;
2)
area ferro;
3)
tau massima;
4)
asse neutro.
Per
la finestra PLINTI
1)
carico limite;
2)
sigma terreno (eventualmente);
3)
altezza mensola X;
4)
altezza mensola Y;
5)
armatura direzione X;
6)
armatura direzione Y;
7)
momento mensola X;
8)
momento mensola Y;
9)
tau massima;
10)
verifica ferri (punzonamento);
11)
carico su plinto;
12)
lato linto;
13)
altezza utile trave (se
non data);
14)
1/10 carico verticale;
15)
area ferri (trave).
Il programma
prevede la possibilità di stampare, per ogni finestra e quindi per
ogni tipo di elaborazione, un modello di acquisizione dei dati (utile
soprattutto
quando sono da digitare numerosi elementi) ed una tabella che riporta
tutti
i dati ed i risultati del calcolo effettuato. In questo caso essa può
essere inserita in una relazione più ampia o conservata come promemoria. |
