---dati
generali---
1) dati
di progetto (per l'archivio e la stampa);
2) grado di sismicità;
(coefficienti
di:)
3) struttura;
4) riduzione dei sovraccarichi;
5) protezione sismica;
6) numero massimo dei piani;
7) numero massimo dei setti
in direzione X;
8) numero massimo dei setti
in direzione Y;
---per
ogni piano---
1) peso specifico delle murature;
2) carichi permanenti del
solaio;
3) sovraccarico accidentale
del solaio;
4) carichi permanenti degli
sbalzi;
5) sovraccarichi accidentali
degli sbalzi;
6) altezza del piano;
---per
ogni setto---
1) misura in direzione X;
2) misura in direzione Y;
3) ascissa del baricentro;
4) ordinata del baricentro;
5) forza dovuta ai tiranti
verticali;
6) forza dovuta ai tiranti
orizzontali;
7) tensione tangenziale ammissibile;
8) sigma ammissibile;
9) superficie di influenza
dei solai;
10) superficie di influenza
degli sbalzi.
(alcuni dati, come quelli
generali o riferiti ai piani, sono preimpostati e, naturalmente, modificabili
secondo le situazioni)
Il software è composto
da 5 finestre per il calcolo, una d'ingresso e uscita, 15 di supporto generale,
14 di supporto particolare.
La barra degli strumenti di ogni
finestra di calcolo è composta da 17 pulsanti. Ogni finestra ha
4 o 5 pulsanti generali e tra 8 e 16 pulsanti particolari o caselle di
scelta per una operatività semplice e puntuale di ogni situazione
pratica. |
| Caratteristiche
e funzionamento |
Il programma verifica i setti
di edifici in muratura portante secondo le norme antisismiche del 1996.
Nella prima finestra vanno inseriti i dati generali dell'edificio: i vari
coefficienti, il numero dei piani e dei setti, i carichi e i sovraccarichi.
Molti di questi dati vanno solo scelti tra opzioni preimpostate. Quindi

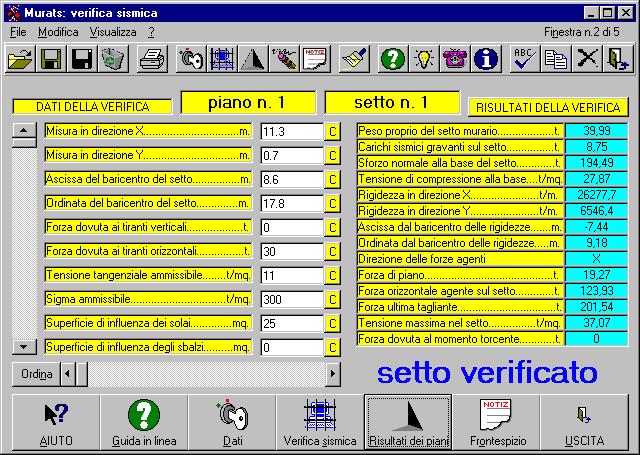

si passerà ad una seconda finestra in cui vanno digitati i dati
di ogni setto: le misure, le coordinate, i sigma, le superfici d'influenza.
Nella stessa finestra, una volta che il programma avrà acquisito
i dati minimi necessari alla verifica, appariranno i risultati del calcolo:
il peso proprio del setto murario, i carichi sismici gravanti sul setto,
lo sforzo normale e la tensione di compressione alla base, le rigidezze
nelle due direzioni X e Y, ascissa e l'ordinata dal baricentro delle rigidezze,
la direzione delle forze agenti, la forza di piano, la forza orizzontale
agente sul setto, la forza ultima tagliante, la tensione massima nel setto,
la forza dovuta al momento torcente. In un'apposita casella verrà
visualizzato l'avviso se il setto è verificato. In un'altra finestra
possono essere visualizzati i risultati generali e relativi ad ogni piano:
il peso totale dell'edificio, il centro verticale delle masse, il totale
e il centro delle forze orizzontali, la dimensione maggiore D (ricavata
automaticamente dai dati sulle coordinate dei setti), la dimensione minore
B, il valore di lambda. Per ogni piano, visualizzabile con una barra di
scorrimento verticale, è possibile controllare il peso totale, il
coefficiente di distribuzione gamma, la forza di piano, l'ascissa e l'ordinata
del baricentro delle masse e delle rigidezze, l'eccentricità lungo
l'asse X e Y, il momento d'inerzia polare, l'eventuale momento torcente
dovuto a D/B e la forza dovuta al momento torcente. Qualora vi siano dei
setti da modificare perchè non verificati nella stessa finestra
verranno elencati in base alle cause che hanno determinato la condizione
di non verificabilità. Ulteriori informazioni al riguardo, come
i valori eccedenti i massimi consentiti, le sezioni parzializzate ed i
rimedi proposti possono visualizzarsi cliccando su un apposito tasto "SETTI
DA MODIFICARE". Una casella posta sotto i risultati dei piani avviserà
se esso è verificato o meno. Per la stampa dell'intera relazione
di calcolo sarà sufficiente aggiungere i dati sul tecnico, sul committente,
ecc. Si possono archiviare tutti i dati per una elaborazione futura o per
eventuali modifiche.
L'uso del software è di
estrema facilità, ha una guida in linea di immediato utilizzo, una
casella di testo con le informazioni su che cosa fare al momento, un controllo
dei dati immessi, un help sempre presente. Dopo poche prove di lavoro si
diventa padroni delle funzionalità del programma anche per i meno
esperti di elaborazioni. |
---per ogni
setto---
1) peso proprio;
2) carichi sismici;
3) sforzo normale alla base;
4) tensione di compressione
alla base;
5) rigidezza in direzione
X;
6) rigidezza in direzione
Y;
7) ascissa del baricentro
delle rigidezze;
8) ordinata del baricentro
delle rigidezze;
9) direzione delle forze agenti;
10) forza di piano;
11) forza orizzontale;
12) forza ultima tagliante;
13) tensione massima nel setto;
14) forza dovuta al momento
torcente;
---per
ogni piano---
1) peso totale;
2) coefficiente gamma;
3) forza di piano;
4) ascissa del baricentro
delle masse;
5) ordinata del baricentro
delle masse;
6) ascissa del baricentro
delle rigidezze;
7) ordinata del baricentro
delle rigidezze;
8) eccentricità lungo
X;
9) eccentricità lungo
Y;
10) momento d'inerzia polare;
11) momento torcente dovuto
a D/B;
12) forza dovuta al momento
torcente;
---generali---
1) peso totale dell'edificio;
2) baricentro verticale delle
masse;
3) totale forze orizzontali;
4) centro delle forze orizzontali;
5) dimensione maggiore D;
6) dimensione minore B;
7) valore di lambda;
(indicazione di correzioni)
1) setti da modificare;
2) forza ultima tagliante
inferiore alla forza orizzontale;
3) sigma ammissibile inferiore
al sigma di lavoro;
4) sezioni parzializzate;
5) inserire tiranti.
E' possibile stampare un modello
per l'acquisizione dei dati, oppure anche solo la tabella dei dati e dei
risultati. Se invece occorre l'intera relazione questa è formata
dai seguenti paragrafi::
a)
frontespizio;
b)
relazione di calcolo;
c) dati generali;
d) dati dei setti;
e) risultati della verifica;
f) risultati generali e dei piani.
Verranno stampate almeno 7
pagine scritte, considerando un edificio di 4 piani e venti setti per piano.
La relazione può essere
esportata su Word per archiviarla, integrarla, modificarla, formattarla
e stamparla comodamente. |
