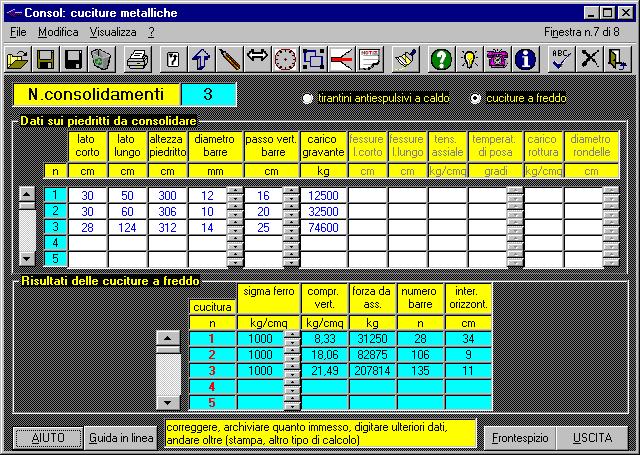

La finestra del calcolo dei titantini antiespulsivi (in questo caso posti a freddo).  I dati sono nelle caselle a sfondo bianco, mentre i risultati nelle caselle a sfondo celeste.  Sono previste due tipologie di calcolo: a caldo e a freddo.



Dati di input: I dati da immettere sono diversi secondo il tipo di calcolo: in genere si tratta di elementi rilevati dalla struttura su cui intervenire e dalle scelte progettuali del tecnico.  Viene sempre fornito un aiuto su quale sia la migliore soluzione, con consigli, delucidazioni e scelte preimpostate.  Vedi le altre pagine relative al programma dove sono riportate le varie finestre del programma di calcolo, oppure scaricalo e provalo con i file di prova allegati allo stesso. Se vuoi puoi contattarci via email o telefonarci.    Finestre: Il software è composto da 6 finestre per il calcolo, una d'ingresso e uscita, 15 di supporto generale, oltre 30 di supporto particolare.      Pulsanti: La barra degli strumenti di ogni finestra di calcolo è composta da 21 pulsanti. Ogni finestra ha  5 pulsanti generali e tra 5 e 25 pulsanti particolari o caselle di scelta per una operatività semplice e puntuale di ogni situazione pratica.

Caratteristiche e funzionamento Il software CONSOL è un insieme di vari tipi di calcoli per il consolidamento di edifici fatiscenti, da ristrutturare o di valore storico.  Il pacchetto completo comprende i puntelli, la cui finestra dei risultati è riportata in alto, i tiranti, la cerchiatura di colonne e pilastri (con ferri posti a caldo o a freddo), i tirantini antiespulsivi.  Possono essere acquistati i singoli moduli anche separatamente.  Il programma consente di elaborare una serie di consolidamenti diversi, praticamente facenti parte dello stesso edificio o dello stesso progetto. Difatti una barra di scorrimento visualizza sia i dati che i risultati del numero del consolidamento studiato.  La finestra riportata nella parte alta di questa pagina riguarda il modulo per il calcolo dei tirantini antiespulsivi per murature lesionate e fessurate (affette da lesioni da schiacciamento, da vetustà, da fatiscenza dei materiali ed altro). Questo intervento scongiura la demolizione, sempre molto costosa, ed offre una soluzione molto utile ed economica. I dati sono nelle caselle bianche, i risultati nelle celesti.   Il consolidamento può essere a caldo (un pò più delicato da realizzare) o a freddo (più facile da porre in opera, ma sempre efficacissimo).  Possono apportarsi tutte le modifiche necessarie nei dati ed ottenere immediatamente i nuovi risultati. Il programma contiene una serie di suggerimenti sugli interventi proposti in modo da rendere il lavoro del progettista il meno complesso possibile. Ogni oggetto delle varie finestre ha una descrizione nascosta sul suo significato e sul suo funzionamento, visibile fermandosi un attimo su di esso con il mouse. L'operatore viene guidato nella elaborazione passo passo.  Alla fine si può stampare la relazione di calcolo o archiviare il tutto per un uso futuro.  Il software, adatto ai tecnici dell'edilizia, è utile anche per le imprese che operano nel campo delle ristrutturazioni e del restauro e per gli uffici tecnici degli enti pubblici che spesso si trovano ad intervenire, talora con urgenza, sul proprio patrimonio immobiliare.      Uso L'uso del software è di estrema facilità, ha una guida in linea di immediato utilizzo, una casella di testo con le informazioni su che cosa fare al momento, un controllo dei dati immessi, un help sempre presente. Dopo poche prove di lavoro, possibili anche utilizzando i files di prova allegati, si diventa padroni delle funzionalità del programma anche per i meno esperti di elaborazioni.

Risultati: I risultati del calcolo, molteplici come per i dati, sono immediatamenmte visualizzabili sulla stessa finestra dei dati, ad esclusione del caso dei puntelli che hanno una finestra separata. Sono differenti in base alla opzione di calcolo prescelta e visualizzabili su tabelle diverse per i calcoli a caldo e per quelli a freddo. Nel primo caso, difatti subentra la temperatura di posa e di tiraggio. Nei risultati allora potrà essere visualizzato il comportamento dell'organo di consolidamento alle temperature di esercizio comprese tra -40 e +60.      Stampa: E' possibile stampare un modello per l'acquisizione dei dati, oppure anche solo la tabella dei dati e dei risultati. Se invece occorre l'intera relazione questa è formata dai seguenti paragrafi:  a) frontespizio;  b) criteri di calcolo;  c) modalità di esecuzione;  d) note sul consolidamento;  e) dati e risultati del calcolo.  Verranno stampate almeno 4 pagine scritte. All'aumentare del numero dei singoli consolidamenti diventerà più corposa anche la relazione.
